产品简介:

本设备是专为PCB电路板制造的工业级UV固化解决方案，采用汞灯/LED双模光源智能切换技术，配备水冷循环系统和进口反射装置，确保油墨涂层均匀固化。智能触控系统实现1-11m/min无级调速，850mm宽幅不锈钢网带适应不同尺寸基材，上排风结构有效处理挥发性物质。适用于电子线路板阻焊绿油固化、金属件防潮防腐处理等领域，兼具高效生产和节能环保特性，是电子制造、精密器械

产品标签：UV固化设备

订购热线：(+86)0755-28995058

在线咨询

产品介绍

三秒快速固化	节约电费50%~%90	UV固化能量高
超低温度固化	UV光穿透力强	设计美观大方

技术参数：

一、UV光源：LED2组、汞灯/镓灯10kw3组	二、UV汞灯总长：950mm、弧长850mm
三、UV汞灯主波峰：395nm*2组	四、LED灯组照射长：860mm
五、人机界面触摸屏控制	六、钣金灯箱安装进口插片反射器
七、采用上排风系统	八、LED灯组采用水冷系统冷却
九、输送材料：SUS304不锈钢网带间距穿不锈钢轴	十、输送宽度：850mm
十一、输送速度：1～11m/min(变频器调速)	十二、输送方向：操作面从右到左
十三、入口高度：30mm	十四、电源：380VAC 50HZ

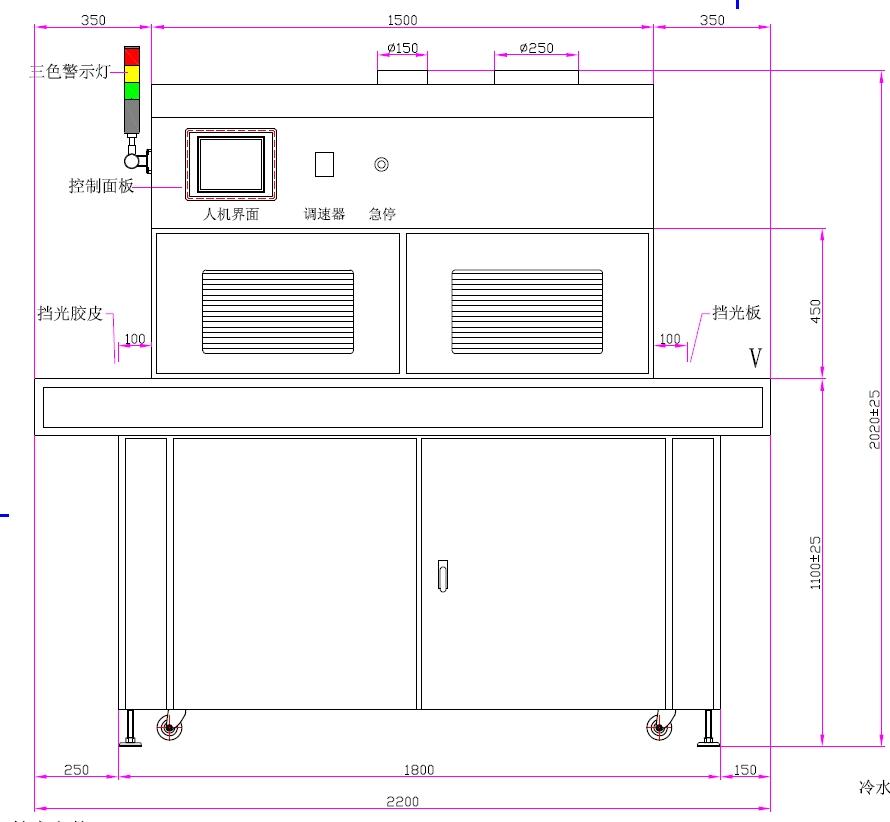

真实（生产部门）工程设计图展示：

产品出货实图（1）：

产品出货实图（2）：

产品出货实图（3）：

非标定制设备选配区：

操作控制系统选配
普通按键控制系统		触摸屏PLC控制系统
UV光源选配
高压汞灯	金属卤素灯	UVLED灯条	无极灯
UV主波峰选配
365nm	385nm	395nm	405nm
UV变压器选配
UV铜线变压器		电子节能变压器
冷却系统选配
强制风冷	循环水冷	空调制冷	其他冷却方式
输送网带选配
特氟龙网带	不锈钢网带	插销链条网带	特殊定制网带
