pcb印刷，也称为电路板印刷，是当今非常发达的新兴产业，丝网印刷的迅速发展为该产业注入了活力，并给电子工业带来了重大变化。 当前的丝网印刷工艺可以完全适应高密度pcb生产。

PCB是印刷电路板的英文缩写（Printedcircuit board）。 通常，将根据预定设计在绝缘材料上由印刷电路，印刷部件或两者的组合制成的导电图案称为印刷电路。 部件之间的电气连接的导电图案设置在绝缘基板上，该绝缘基板被称为印刷电路。 这样，印刷电路板或印刷电路板的成品板称为印刷电路板，也称为印制板或印制电路板。
电路板是表面贴装设计中必不可少的组件之一。 电路板是电子产品中电路组件和设备的支撑，它实现了电路组件和设备之间的电气连接。 随着电子技术的发展，pcb板的体积越来越小，密度越来越高，pcb板的层数也在不断增加。 因此，需要PCB的总体布局，抗干扰能力，工艺和可制造性。要求越来越高。
用于电路板的UV胶
pcb电路板表面涂层保护。 主要特点：最佳的“三防”性能，极低的透湿性，低气味，疏水表面，适合在潮湿环境中长期使用； 厚度均匀，无流挂，堆积，毛细管，气泡等涂层缺陷，最完善的保护，常温可在任何腐蚀性环境（溶剂，强酸，强碱）中使用，适用于高，中，低压 装置，固化速度快，施工效率高。

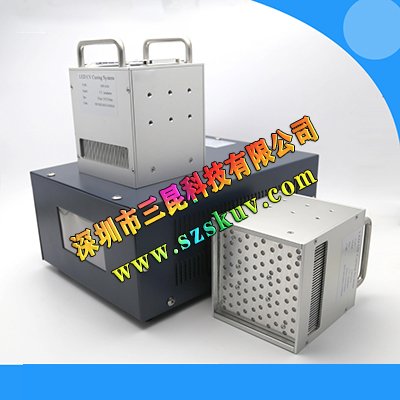

使用电路板的优势uvled面光源
单波长UV输出，无有害热效应
低功耗，节能
自由布局，节省空间
辐照 可同时使用一个或多个喷头，节省设备投资
稳定的输出精度
寿命长，可降低运行成本
大规模均匀照射
